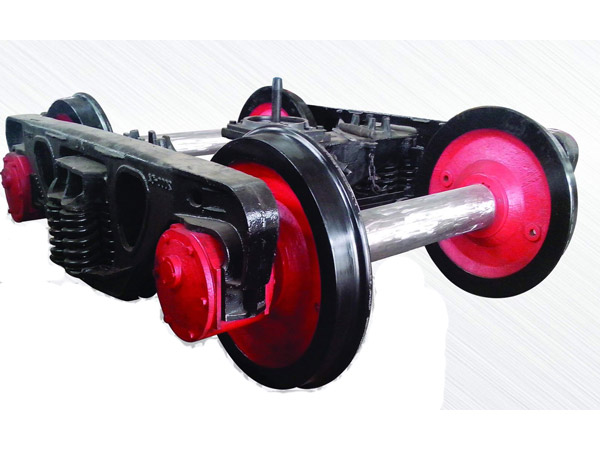

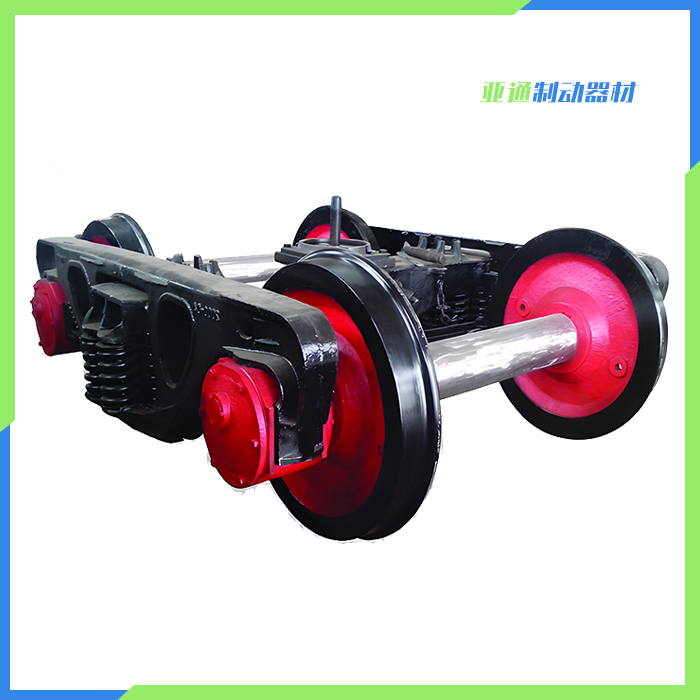

轉向架的作用與組成

　　一、轉向架的作用

　　轉向架概念：

　　把兩個或幾個輪對用專門的構架（或側架）組成的一個 小車，稱為轉向架。常見的多軸車輛一般采用帶轉向架 的結構形式。

　　轉向架基本作用及要求：

　?。?）增加車輛載重、長度和容積，提高運行速度；

　?。?）正常情況下保證車體都能可靠坐落在轉向架上，通過軸箱裝置使車輪沿鋼軌的滾動轉化為車體沿線路運行

　　的平動。

　?。?）支承車體，承受并傳遞從車體至輪對或從輪對至車 體之間的各種載荷和作用，使軸重均勻分配；

4）保證車輛安全、靈活地在線路如直線、曲線上運 行；

　　（5）具有良好的減振性能，減小振動、沖擊和動應力, 提高車輛的運行平穩性、安全性和可靠性；

　?。?）利用輪軌間的粘著，傳遞牽引力和制動力，；

　　（7）要求結構簡單，裝拆、檢修方便。

　　二、轉向架的組成

　　一般轉向架的組成可以分為以下幾個部分

　　1、輪對裝置：一根車軸+兩個相同的車輪；輪軸配合部 采用過盈配合，不能有任何松動。

　　2、輪對軸箱裝置：軸箱與軸承裝置是聯系構架（或側架） 和輪對的活動關節，使輪對的滾動轉化為車體沿鋼軌的平 動。

　　3、彈性懸掛裝置：為減少線路不平順和輪對運動對車體 的各種動態影響（如垂向振動，橫向振動等），轉向架在 輪對與構架（側架）之間或構架（側架）與車體（搖枕） 之間，設有彈性懸掛裝置。

       4、側架裝置：構架（側架）是轉向架的基礎，它把轉向架各 答零、部件組成一個整體。

　　所以它不僅僅承受、傳遞各作用力及載荷，而且它的結 構、形狀和尺寸大小都應滿足各零、部件的結構、形狀 及組裝的要求（如應滿足制動裝置、彈簧減振裝置、軸 箱定位裝置等安裝的要求）。

　　5、制動裝置：為使運行中的車輛能在規定的距離范圍內停 車，必須安裝制動裝置，

       其作用是傳遞和放大制動缸的制動力，使閘瓦與輪對之 間產生的轉向架的內摩擦力轉換為輪軌之間的外摩擦力 （即制動力），從而使車輛承受前進方向的阻力，產生制功效果。

　　6、轉向架支承車體的裝置：轉向架支承車載的方式（又可 稱為轉向架的承載方式）不同，使得轉向架與車體相聯 結部分的結構及形式也各有所異，但都應滿足二個基本 要求；安全可靠地支承車體，承載并傳遞各作用力（如 直向力、振動力等）；為使車輛順利通過曲線，車體與 轉向架之間應繞不變的旋轉中心相對轉動。本轉向架的 承載方式為心盤部分承載。
